Контроль герметичности (LT)
КОНТРОЛЬ ГЕРМЕТИЧНОСТИ
Контроль проникающими веществами, основанный на проникновении веществ в полости дефектов контролируемого объекта.
При выявлении невидимых или слабовидимых глазом поверхностных дефектов, термин «проникающими веществами» может заменяться на «капиллярный», а при выявлении сквозных дефектов на «течеискание».
Капиллярность (от лат. Capillaris - волосяной) - физическое явление, заключающееся в способности жидкостей изменять уровень в трубках, узких каналах произвольной формы, пористых телах. Поднятие жидкости происходит в случаях смачивания каналов жидкостями, например воды в стеклянных трубках, песке, грунте и т. п. Понижение жидкости происходит в трубках и каналах, не смачиваемых жидкостью, например, ртуть в стеклянной трубке.
Течеискание (контроль герметичности) используется для выявления сквозных дефектов. В полость дефекта пробное вещество проникает либо под действием разности давлений, либо под действием капиллярных сил.
Вакуумно-пузырьковый метод контроля герметичности заключается в регистрации пузырьков или разрывов пленки, образуемых при утечке воздуха в вакуумируемую полость через имеющиеся течи, например в сварном шве, предварительно смоченном пенообразующим составом под действием разности давлений. Требуемое давление в камере может достигаться любым доступным способом, например при помощи вакуумного насоса.
Данный способ пригоден:
- для открытых негерметичных объектов;
- для объектов с односторонним доступом к контролируемой поверхности;
- для объектов, для которых способ погружения неосуществим.
Этот способ позволяет контролировать сварные соединения листовых конструкций, в которых технологически невозможно создать избыточное давление.
![]() |
![]() |
![]() |
![]() |

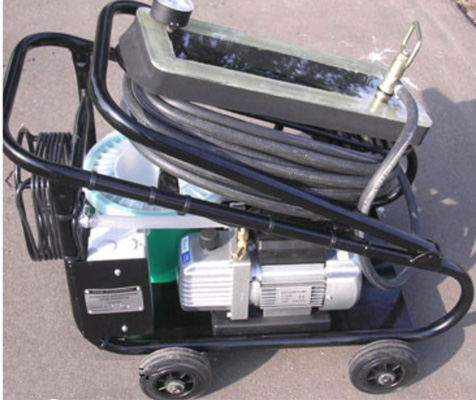

Установка УВ-02/220 для контроля герметичности (течеискатель пузырьковый вакуумный) |

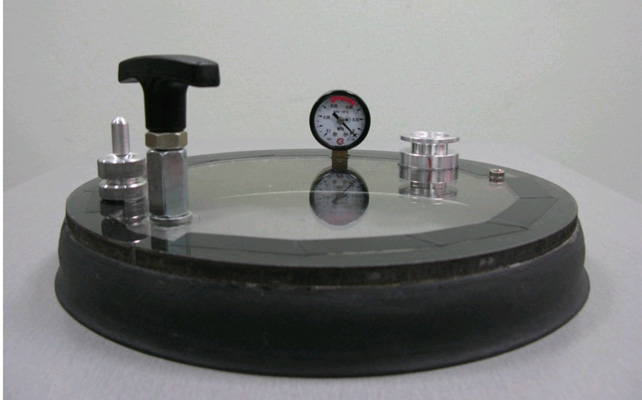

Рамка круглая для контроля плоских, выпуклых и вогнутых поверхностей |
