Столы для сварки


Мы предлагаем широкую номенклатуру рабочих постов, оборудованных воздуховытяжными устройствами для удаления или очистки загрязненного воздуха непосредственно при проведении различных видов работ: сварочных, зачистных, пайки, механической обработки металлов и др.

 Стол сварщика РМС-1


РМС-1 – оборудован системой верхнего отсоса продуктов горения сварочной дуги; узлом для подключения к цеховой или общезаводской вентиляционной системе.

Окружающая среда не должна быть пожароопасной, взрывоопасной и не должна содержать агрессивных паров и газов.

Стол сварщика состоит из рабочего стола, вентилятора, воздуховытяжного устройства и блока управления. Рабочий стол представляет собой каркас сварной конструкции, выполненный из прямоугольной трубы и обшитый стальными листами.

Рабочая поверхность стола оборудована чугунными съемными колосниковыми решетками.



Рассчитан на продолжительную работу в закрытых помещениях при:

  • температуре окружающего воздуха от 0°С до +45°С
  • относительной влажности воздуха 45 - 80%
  • атмосферном давлении 84 - 106,7 кПа.

Блок управления обеспечивает:

  • сигнализацию включения напряжения питания
  • сигнализацию включения напряжения для питания светильника местного освещения
  • защиту от токов короткого замыкания (автоматический выключатель)
  • защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле)
  • контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя).

Область применения: проведение сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки. Может быть использован также при ручной резке и шлифовке с использованием электрических углошлифовальных машин, механической обработке и т.п.

Стол сварщика дополнительно может комплектоваться:

  • защитным экраном (из стали)
  • съемным поворотным столиком для сварки мелких деталей
  • гофрированным вытяжным рукавом для соединения с внутрицеховой вытяжной системой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Показатели:  Ед.изм.  Значение
 Габаритные размеры стола сварщика (ШхГхВ)  мм  1650х700х2200
 Габаритные размеры рабочего стола (ШхГ)  мм  1650х700
 Размер рабочей плиты  мм  720х500
 Высота рабочей поверхности над уровнем пола  мм  950
 Максимальная мощность потребителей, подключаемых к сети стола  кВт  2,2
 Максимальная мощность стола с учетом дополнительных потребителей  кВт  3,3
 Напряжение питающей сети  В  380
 Частота питающей сети  Гц  50
 Число фаз    3
 Максимальная, равномерно распределённая нагрузка на рабочую плиту  кг  300
 Производительность вентилятора  м³/ч    1600
 Максимальный радиус обслуживания воздуховытяжного устройства   мм  2000
 Вес стола  кг  190

Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
Любая базовая модификация может иметь по требованию заказчика дополнительные функции и комплектацию.
Производитель оставляет за собой право изменения конструкции базовой модели.

Подробную информацию о товаре Вы можете узнать по телефону +375 (17) 316-02-00 или e-mail info@diag.by. Специалисты нашей компании ответят на все Ваши вопросы.

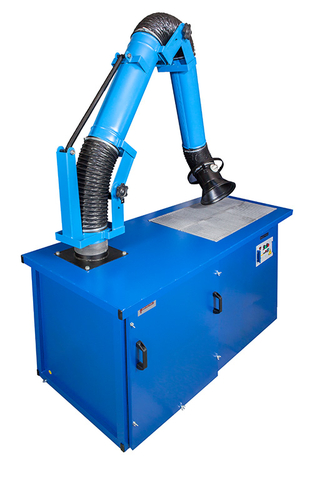

 Стол сварщика РМС-2


РМС-2 – оборудован системой верхнего отсоса продуктов горения сварочной дуги; дополнительно установлен фильтр для очистки  воздуха с возвратом очищенного воздуха в рабочее помещение.

Стол сварщика рассчитан на продолжительную работу в закрытых помещениях при:

  • температуре окружающего воздуха  от  + 0°С  до  + 45 °С
  • относительной влажности воздуха 45 - 80%
  • атмосферном давлении  84 - 106,7 кПа.

Окружающая среда не должна быть пожароопасной, взрывоопасной и не должна  содержать агрессивных паров и  газов.

Стол сварщика состоит из рабочего стола, фильтрующей камеры, вентилятора  и  воздуховытяжного устройства.

Рабочий стол представляет собой каркас из сварной конструкции, выполненной из прямоугольной трубы и обшитой стальными листами. На рабочей поверхности стола установлены чугунные решётки, на которых производятся сварочные работы. Удаление окалины и других мелких отходов процесса сварки, осуществляется через выдвижной поддон, располагающийся под решётками.

Воздуховытяжное устройство установлено слева на столешнице и предназначено для удаления из зоны сварочных работ продуктов горения и пыли. Радиус действия  устройства позволяет размещать всасывающую воронку над любым участком поверхности стола.

Фильтрующая  камера  располагается с левой стороны рабочего стола, под основанием  воздуховытяжного устройства, и представляет собой  прямоугольный герметичный отсек. Внутри фильтрующей камеры устанавливаются:
- предварительный сетчатый фильтр 520×520×25-4, служащий для задержки крупных частиц
- фильтр тонкой очистки ФМСК-G3(G65) /F5/ /F9(M44)
Выходной патрубок фильтрующей  камеры соединён с входом вентилятора гибкой гофрированной трубой. На  корпусе фильтрующей камеры закреплены специальные пластиковые штуцеры, соединённые с реле дифференциального давления силиконовыми трубками, которое служит для определения предельного загрязнения фильтра тонкой очистки. При срабатывании реле загорается сигнальная лампа «ЗАМЕНА ФИЛЬТРА» на блоке управления.
Обслуживание  фильтрующей камеры осуществляется через переднюю дверь.

Вентилятор расположен с правой стороны стола сварщика, при его включении, воздух, поступающий в воздуховытяжное устройство «ЛИАНА Н-160», проходит через фильтрующую камеру, очищается от сварочных аэрозолей и пыли и обратно возвращается в рабочее помещение.

Эффективность очистки воздуха не менее 95 %

1. Тип сетчатого предварительного фильтра - ФВП G2 (Ж) 520×520×25-4

2. Тип фильтра тонкой очистки - ФМСК  G3(G65)/F5/F9(M44) 520×520×300

3. Трёхкаскадная тонкая очистка загрязнённого воздуха:

  • Первый каскад – степень очистки  G3 (G65)
  • Второй каскад – степень  очистки  F5
  • Третий каскад – степень  очистки  F9(М44)

Блок управления обеспечивает:

  • сигнализацию включения напряжения питания
  • сигнализацию включения напряжения для питания светильника местного освещения
  • защиту от токов короткого замыкания (автоматический выключатель)
  • защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле)
  • контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя)
  • контроль  загрязнения фильтра.

Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки.

Стол сварщика дополнительно может комплектоваться:

  • защитным экраном (из стали)
  • съемным поворотным столиком для сварки мелких деталей
  • гофрированным вытяжным рукавом для соединения с внутрицеховой вытяжной системой.

Стол  сварщика  не предназначен для проведения  зачистных и шлифовальных  работ с использованием ручных  пневматических или  электрических  шлифовальных машин.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Показатели:  Ед.изм.  Значение
 Габаритные размеры стола сварщика (ШхГхВ)  мм  1650х700х2200
 Габаритные размеры рабочего стола (ШхГ)                мм  1650х700
 Размер рабочей плиты                    мм  720х500
 Высота рабочей поверхности над уровнем пола                     мм  950
 Максимальная мощность потребителей, подключаемых к сети стола  кВт  2,2
 Максимальная мощность стола с учетом дополнительных потребителей, не более  кВт  3,3
 Напряжение питающей сети                     В  380
 Частота питающей сети   Гц  50
 Число фаз                           3
 Максимальная, равномерно распределённая нагрузка на рабочую плиту    кг  300
 Производительность вентилятора, не менее                 м³/ч    2500
 Максимальный радиус оббслуживания воздуховытяжного устройства   мм  2000
 Уставка  датчика дифференциального давления  PS 1500  Па  1200
 Вес стола  кг  200

Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
Любая базовая модификация может иметь по требованию заказчика дополнительные функции и комплектацию.
Производитель оставляет за собой право изменения конструкции базовой модели.

Подробную информацию о товаре Вы можете узнать по телефону +375 (17) 316-02-00 или e-mail info@diag.by. Специалисты нашей компании ответят на все Ваши вопросы.

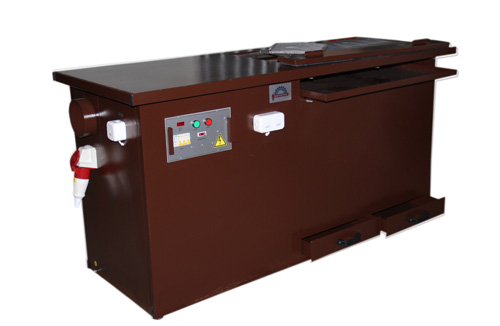

 Стол сварщика РМС-3


РМС-3 – оборудован системой нижнего отсоса продуктов горения сварочной дуги; узлом для подключения к цеховой или общезаводской вентиляционной системе.

Стол сварщика РМС-3 состоит из рабочего стола с чугунными съемными колосниковыми решетками на которых производятся сварочные работы, воздуховытяжного устройства с нижним отсосом из рабочей зоны сварочного аэрозоля, продуктов горения, пыли, вредных веществ.

Стол сварщика может быть использован также при ручной резке и шлифовке с использованием электрических углошлифовальных машин и механической обработке. Для удаления сварочного аэрозоля, продуктов горения и вредных веществ лёгких фракций (легче воздуха), рабочее место комплектуется гофрированным вытяжным рукавом, который соединяется с цеховой вытяжной вентиляцией и, по индивидуальному заказу, специальной магнитной воронкой.

Блок управления обеспечивает:

  • сигнализацию включения напряжения питания
  • сигнализацию включения напряжения для питания светильника местного освещения
  • защиту от токов короткого замыкания (автоматический выключатель)
  • защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле)
  • контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя).

Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки. Может быть использован также при ручной резке и шлифовке с использованием электрических углошлифовальных машин, механической обработке и т.п.

Стол сварщика дополнительно может комплектоваться:

  • защитным экраном (из стали)
  • съемным поворотным столиком для сварки мелких деталей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Показатели:  Ед.изм.  Значение
 Габаритные размеры стола сварщика (ШхГхВ)  мм  1650х700х950
 Габаритные размеры рабочего стола (шхГ)    мм  1650х700
 Размер рабочей плиты                     мм  720х500
 Высота рабочей поверхности над уровнем пола                     мм  950
 Максимальная мощность потребителей, подключаемых к сети стола  кВт  2,2
 Максимальная мощность стола с учетом дополнительных потребителей  кВт  3,3
 Напряжение питающей сети                    В  380
 Частота питающей сети                     Гц  50
 Число фаз                           3
 Максимальная, равномерно распределённая нагрузка на рабочую плиту                      кг  300
 Производительность вентилятора                    м³/ч    3000
 Вес стола  кг  180

Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
Любая базовая модификация может иметь по требованию заказчика дополнительные функции и комплектацию.
Производитель оставляет за собой право изменения конструкции базовой модели.

Подробную информацию о товаре Вы можете узнать по телефону +375 (17) 316-02-00 или e-mail info@diag.by. Специалисты нашей компании ответят на все Ваши вопросы.

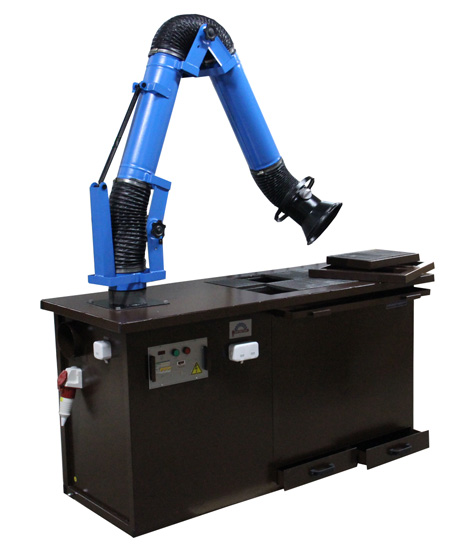

 Стол сварщика РМС-4


Стол  сварщика   РМС-4 предназначен для проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим  характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки.

Стол сварщика РМС-4 оборудован воздуховытяжным и фильтровентиляционным устройствами  для удаления из рабочей зоны и очистки  сварочного дыма, аэрозолей и продуктов горения, образующихся при проведении сварочных работ. Очищенный воздух  подаётся в рабочее помещение. РМС-4 оборудован системой  самоочистки и контроля загрязнения фильтра. Данный стол сварщика предназначен для применения в промышленных зонах.

Стол сварщика рассчитан на продолжительную работу в закрытых помещениях при следующих условиях:

  • температуре окружающего воздуха от + 0°С до + 45 °С;
  • относительной влажности воздуха 45 - 80%;
  • атмосферном давлении 84 - 106,7 кПа.

Окружающая среда не должна быть пожароопасной, взрывоопасной и не должна содержать агрессивных паров и газов.

Стол сварщика РМС-4 состоит из рабочего стола, воздуховытяжного устройства, фильтрующей камеры, вентилятора и системы пневматической очистки  фильтр-картриджа.

Рабочий стол представляет собой каркас из сварной конструкции, выполненной из прямоугольной трубы и обшитой стальными листами. На рабочей поверхности стола установлены чугунные решётки, на которых производятся сварочные работы. Удаление окалины и других мелких отходов процесса сварки, осуществляется через выдвижной поддон, располагающийся под решётками.

Воздуховытяжное устройство установлено слева на столешнице и предназначено для удаления из зоны сварочных работ продуктов горения и пыли. Радиус действия устройства позволяет размещать всасывающую воронку над любым участком поверхности стола.

Фильтрующая камера с системой пневмоочистки  находится в левой стороне рабочего стола и представляет собой  герметичную камеру, разделённую на две части перегородкой: на левой половине камеры установлены: фильтр-картридж, пылесборник и переходной патрубок для установки воздуховытяжного устройства. Фильтр-картридж типа «Еаsу-Сlеаn-Рlus» устанавливается с левой стороны стола в герметичной камере и закрывается крышкой. Фильтр-картридж прижимается специальным прижимным винтом М8 в центре крышки  к внутренней перегородке герметичной камеры. Внутри фильтр-картриджа  установлен пластмассовый  конусный рассекатель, служащий для увеличения эффективности очистки. Во второй половине герметичной камеры установлен ресивер с электромагнитным пневмоклапаном.  Управление электромагнитным пневмоклапаном осуществляется при помощи реле времени  в  блоке управления стола. Снизу ресивера установлен патрубок с трубной резьбой  1/2", служащий для слива конденсата. Герметичная камера с установленным ресивером  закрывается  герметично крышкой на передней стенке стола.

Вентилятор расположен с правой стороны стола сварщика, при его включении, воздух, поступающий в воздуховытяжное устройство, проходит через фильтрующую камеру, очищается от сварочных аэрозолей и пыли и обратно возвращается в рабочее помещение.

Блок управления обеспечивает:

  • сигнализацию включения напряжения питания;
  • сигнализацию включения напряжения для питания светильника местного освещения;
  • защиту от токов короткого замыкания (автоматический выключатель);
  • защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле);
  • контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя);
  • контроль загрязнения фильтра и управлении пневмоклапаном;
  • кнопка ручной очистки фильтра и сброса давления ресивера.

Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки.

Стол сварщика дополнительно может комплектоваться:

  • защитным экраном (из стали);
  • съемным поворотным столиком для сварки мелких деталей.

Стол сварщика не предназначен для проведения зачистных и шлифовальных работ с использованием ручных пневматических или электрических шлифовальных машин.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Показатели:  Ед.изм.  Значение
 Габаритные размеры стола сварщика (ШхГхВ)  мм  1800х700х2200
 Габаритные размеры рабочего стола (ШхГ)                 мм  1800х700
 Размер рабочей плиты                     мм  720х500
 Высота рабочей поверхности над уровнем пола                      мм  950
 Максимальная мощность потребителей, подключаемых к сети стола  кВт  2,2
 Максимальная мощность стола с учетом дополнительных потребителей  кВт  3,3

 Напряжение питающей сети                      В  220 или 380
 Частота питающей сети                   Гц  50
 Число фаз                           3
 Максимальная, равномерно распределённая нагрузка на рабочую плиту                     кг  300
 Максимальный радиус обслуживания воздуховытяжного устройства   мм   2000
 Производительность вентилятора, не менее                  м³/ч  2500
 Площадь фильтрующей поверхности  м2  12,5
 Эффективность очистки воздуха, не менее  %  99
 Давление сжатого воздуха в пневмосети стола  бар  4
 Уставка датчика дифференциального давления PS 1500  Па  1200
 Вес стола  кг  210



Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
Любая базовая модификация может иметь по требованию заказчика дополнительные функции и комплектацию.
Производитель оставляет за собой право изменения конструкции базовой модели.

Подробную информацию о товаре Вы можете узнать по телефону +375 (17) 316-02-00 или e-mail info@diag.by. Специалисты нашей компании ответят на все Ваши вопросы.

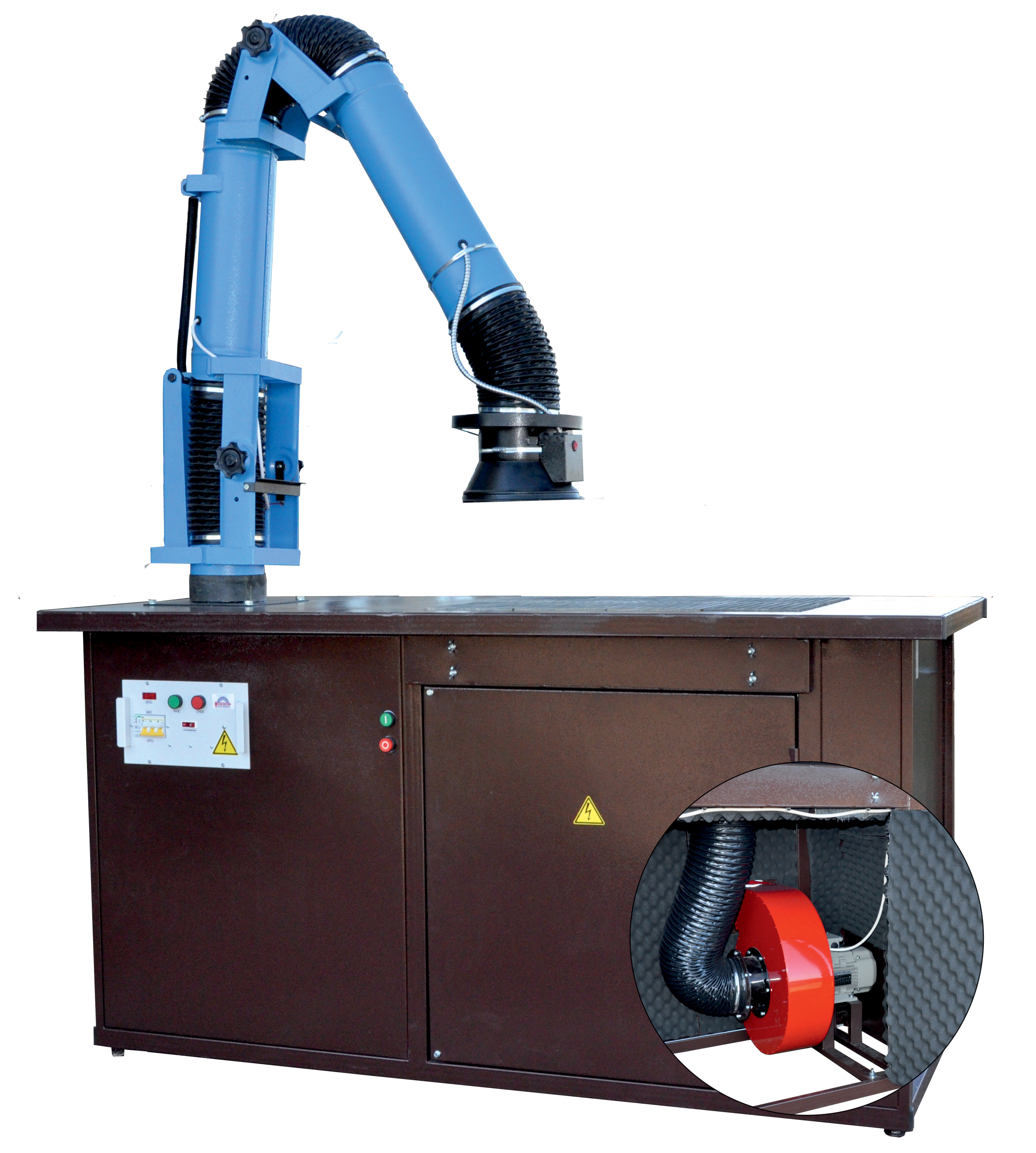

 Стол сварщика РМС-5


РМС-5 – оборудован системой как нижнего, так и верхнего отсоса продуктов горения сварочной дуги; узлом подключения к цеховой или общезаводской вентиляционной системе.

Стол сварщика РМС-5 состоит из рабочего стола с чугунными съемными колосниковыми решетками на которых производятся сварочные работы, воздуховытяжного устройства, имеет два встроенных вентилятора и два узла подключения к цеховой или общезаводской вентиляционной системе.

Рассчитан на продолжительную работу в закрытых помещениях при:

  • температуре окружающего воздуха  от  0°С  до  +45°С
  • относительной влажности воздуха 45 - 80%
  • атмосферном давлении  84 - 106,7 кПа.

Блок управления обеспечивает:

  • сигнализацию включения напряжения питания
  • сигнализацию включения напряжения для питания светильника местного освещения
  • защиту от токов короткого замыкания (автоматический выключатель)
  • защиту электродвигателя вентилятора от перегрузки и от несимметричных режимов работы (электротепловое реле)
  • контроль направления вращения электродвигателя и защиту от пропадания фазы и неправильного чередования фаз (автомат защиты электродвигателя).

Область применения: проведения сварочных работ на конструкциях и изделиях, габариты и вес которых соответствуют техническим характеристикам стола, с использованием ручной или полуавтоматической электродуговой сварки. Может быть использован также при ручной резке и шлифовке с использованием электрических углошлифовальных машин, механической обработке и т.п.

Стол сварщика дополнительно может комплектоваться:

  • защитным экраном
  • съемным поворотным столиком для сварки мелких деталей
  • гофрированным вытяжным рукавом для соединения с внутрицеховой вытяжной системой.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Показатели:  Ед.изм.  Значение
 Габаритные размеры стола сварщика (ШхГхВ)  мм  1800х700х2200
 Габаритные размеры рабочего стола (ШхГ)  мм  1800х700
 Размер рабочей плиты                      мм  720х500
 Высота рабочей поверхности над уровнем пола                      мм  950
 Максимальная мощность, потребителей, подключаемых к сети стола  кВт  2,2
 Максимальная мощность стола с учетом дополнительных потребителей               кВт  4,4
 Напряжение питающей сети                     В  380
 Частота питающей сети                     Гц  50
 Число фаз                            3
 Максимальная, равномерно распределённая нагрузка на рабочую плиту                    кг  300
 Производительность вентилятора                        м³/ч  2500+1600
 Максимальный радиус обслуживания воздуховытяжного устройства  мм  2000
 Вес стола  кг  230


Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
Любая базовая модификация может иметь по требованию заказчика дополнительные функции и комплектацию.
Производитель оставляет за собой право изменения конструкции базовой модели.

Подробную информацию о товаре Вы можете узнать по телефону +375 (17) 316-02-00 или e-mail info@diag.by. Специалисты нашей компании ответят на все Ваши вопросы.

 Столик поворотный для сварки

Столик  съёмный поворотный  для сварки мелких деталей предназначен для проведения  сварочных работ на изделиях, габариты и вес которых соответствуют его техническим характеристикам и позволяют вести сварочные работы со всех сторон изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Показатели:  Ед.изм.  Значение
 Размер рабочей плиты столика поворотного  мм  360х250
 Габаритные размеры столика поворотного  мм  510х490х105
 Высота столика поворотного над уровнем пола  мм  1055
 Максимальная нагрузка на столик поворотный  кг  100


Гарантийный срок эксплуатации - 12 месяцев со дня отгрузки, но не более 18 месяцев со дня изготовления.
Любая базовая модификация может иметь по требованию заказчика дополнительные функции и комплектацию. Производитель оставляет за собой право изменения конструкции базовой модели.

Подробную информацию о товаре Вы можете узнать по телефону +375 (17) 316-02-00 или e-mail info@diag.by. Специалисты нашей компании ответят на все Ваши вопросы.
