Стремительное развитие технологий в последние годы обеспечило нарастающий объем внедрения в трубопроводном строительстве высокопроизводительной техники автоматизированной сварки.

Современный уровень развития сферы неразрушающего контроля предлагает большой ассортимент средств контроля сварных соединений и требует тщательного подхода к выбору устройства НК.

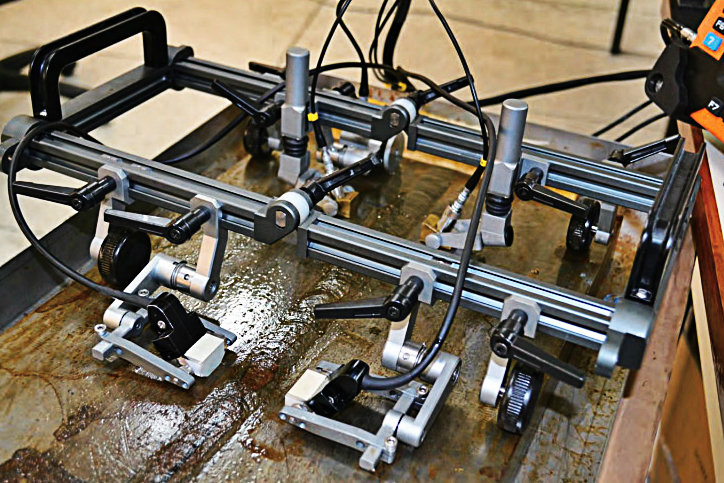

УП «Белгазпромдиагностика» разработала рациональное комплексное механизированное решение для ультразвукового контроля магистральных трубопроводов методом TOFD и головной волны, представив комплекс MSCAN - SUPOR.

Для ОАО «Газпром» была разработана методика контроля качества кольцевых сварных соединений магистральных газопроводов в соответствии с СТО Газпром 2-2.4-083-2006.

Методика устанавливает применение дифракционно-временного метода (TOFD) и контроля головными волнами для механизированного ультразвукового контроля кольцевых стыковых сварных соединений сухопутных участков магистральных трубопроводов толщиной от 19 до 34 мм и диаметрами от 500 до 1420 мм, а также позволяет учитывать дефекты, которые могут возникнуть в процессе сварки, фактическую толщину стенки и различные разделки кромок для обеспечения максимальной достоверности результатов контроля.

Комплекс MSCAN - SUPOR проходит квалификационные испытания ОАО «Газпром ВНИИГАЗ» с целью внесения в «Реестр сварочного, вспомогательного оборудования, оборудования и материалов для контроля и диагностики сварных соединений, технические условия которых соответствуют техническим требованиям ОАО «Газпром».

ОСОБЕННОСТИ МЕХАНИЗИРОВАННОГО КОМПЛЕКСА MSCAN - SUPOR

Высокое качество контроля

MSCAN - SUPOR обладает обширной функциональностью и совмещает в себе возможности дифракционно-временного метода (ToFD) и контроля головными волнами, что обеспечивает высокую точность и качество контроля.

Превосходные эксплуатационные качества

MSCAN - SUPOR  может применяться в сложных полевых условиях. Прочный корпус из поликарбоната и защитные резиновые накладки позволяют прибору стойко переносить удары и падения. А благодаря его небольшому весу (всего 6 кг), компактным размерам и долгому времени автономной работы (свыше 4 часов), удобство эксплуатации не вызывает никаких нареканий.

Понятный и удобный пользовательский интерфейс

MSCAN - SUPOR имеет TFT LCD дисплей диагональю 8,4" с частотой развертки 60 Гц и большим выбором экранных функций, которые позволяют получить оптимальное изображение даже при самых сложных полевых условиях. Прибор имеет интуитивный интерфейс и удобное управление, работать с которым одно удовольствие.

Высокая скорость контроля

Полуавтоматическая система позволяет проводить контроль на высокой скорости и с высоким коэффициентом обнаружения дефектов и делает простым анализ полученных данных.

Исключительно выгодная цена

MSCAN - SUPOR в первую очередь – это РАЦИОНАЛЬНОЕ техническое решение ультразвуковой диагностики трубопроводов. Мы подобрали оптимальное соотношение цены и качества.

Применение комплекса MSCAN - SUPOR:

•     Контроль кольцевых сварных швов
•     Контроль сварных швов в сосудах высокого давления

Достоинства:

•     сочетание портативности и высокой производительности
•     обширная функциональность
•     использование инновационных технологий
•     сбор данных в режиме реального времени
•     интуитивный интерфейс и управление
•     превосходные эксплуатационные качества
•     программное обеспечение ESBeamTool позволяет быстро смоделировать объект и схему контроля
•     соответствие контроля международным нормам и стандартам
•     оптимальное соотношение цены и качества

Техническая характеристика:
