Новейшие технологии и проверенная эффективность

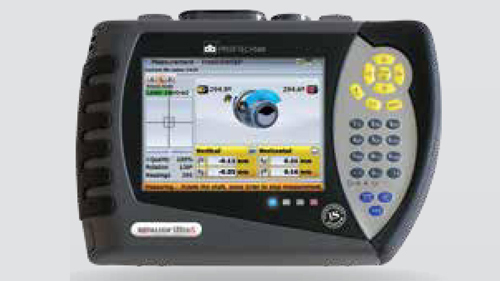

ИНТЕЛЕКТУАЛЬНАЯ СИСТЕМА ЛАЗЕРНОЙ ЦЕНТРОВКИ ROTALIGN® Ultra iS



Система ROTALIGN® Ultra iS (маркировка iS означает «интеллектуальная система») представляет собой модульную платформу для различных приложений. Система ROTALIGN® Ultra iS состоит из компьютера ROTALIGN® Ultra, а также датчика и лазерного излучателя, выполненных по технологии sensALIGN®.
Режим Live Move Одновременное отслеживание корректировок положения оборудования по вертикали и горизонтали в режиме реального времени. Во время запуска режима Live Move датчик может находится в любом угловом положении.
Центровка отверстий Идеально подходит для ремонта и восстановления ДВС, поршневых компрессоров и насосов, а также для центровки дейдвудных труб. Сконструировано специально для центровки паровых и газовых турбин, а также для точной центровки внутрикорпусных деталей турбин, таких как корпуса подшипников, диафрагмы, обоймы и корпуса цилиндров.
Валопровод с несколькими муфтами Возможны измерение и онлайн корректировка по 5 муфтам одновременно.
Радиочастотная идентификация оборудования Технология радиоча- стотной идентификации оборудования позволяет идентифицировать отдельные агрегаты при помощи специальных RFID-меток (транспонде- ров) и сканера. Основные данные считываются напрямую с оборудования, обновляются и переза- писываются на транспон- деры после проведения центровки. Данные могут быть загружены при помощи смартфонов, которые поддерживают технологию NFC.
Геометрические измерения Точные измерения таких параметров как прямолинейность, уровень и плоскостность поверхности, параллельность и перпендикулярность.

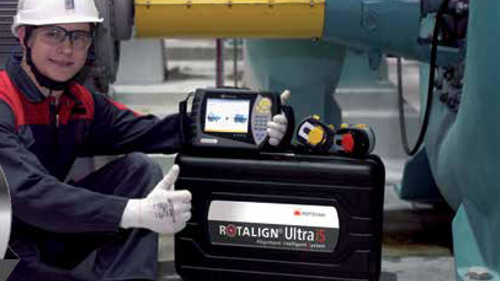

ROTALIGN® Ultra iS - Интеллектуальная система лазерной центровки     ROTALIGN® Ultra iS - Интеллектуальная система лазерной центровки

Особенности системы:
Семиаксиальная измерительная система XXL HD PSD
Семиаксиальная измерительная система со встроенным высокочувствительным детектором положения с расширенной областью измерений позволяет выявить любое смещение с высокой точностью.
Встроенная система измерения вибрации
  • Проверка уровня вибрации оборудования до и после проведения центровки
  • Контроль внешней вибрации
  • Запись уровня вибрации во время измерения положения корпусов работающих агрегатов
Встроенный МЭМС инклинометр
Высокоточные МЭМС инклинометры, встроенные в датчик и лазерный излучатель, позволяют выявлять люфт муфт и производить соответствующие поправки.
Управление электропитанием
  • Интеллектуальное управление энергопотреблением лазера и датчика
  • Перезаряжаемая аккумуляторная батарея, выполненная по последним литий-ионным технологиям
  • Длительное время работы без эффекта памяти
  • Аккумуляторы лазера и датчика взаимозаменяемы
  • Питание лазера и датчика может осуществляться от компьютера
Передача данных
Передача данных на датчик при помощи лазерного луча (угол проворота, уровень заряда батареи). Встроенный модуль Bluetooth® (класс 1) для беспроводной передачи данных на компьютер ROTALIGN®.

Для получения более подробной информации о системе ROTALIGN® Ultra iS перейдите по ссылке.

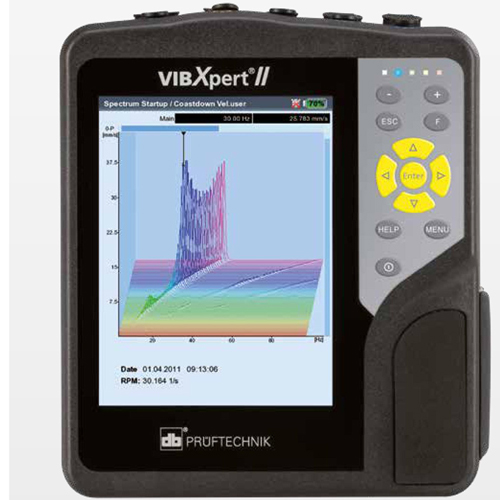

ДВУХКАНАЛЬНАЯ СИСТЕМА СБОРА ДАННЫХ И АНАЛИЗА ВИБРАЦИИ VIBXPERT® II


VIBXPERT® II - прибор, который представляет собой систему сбора данных и анализа вибрации последнего поколения.

VIBXPERT® II –

  • Интуитивно понятный – благодаря графическому интерфейсу и цветному экрану.
  • Быстрый – благодаря оптимизации процесса измерения и передовым технологиям процессора.
  • Эргономичный – удобный дизайн и цветной дисплей с высокой цветопередачей.
  • Универсальный – полный спектр диагностических функций и шаблонов измерений.
  • Длительное время работы – благодаря увеличенному сроку службы батареи и большому объему памяти для хранения данных.

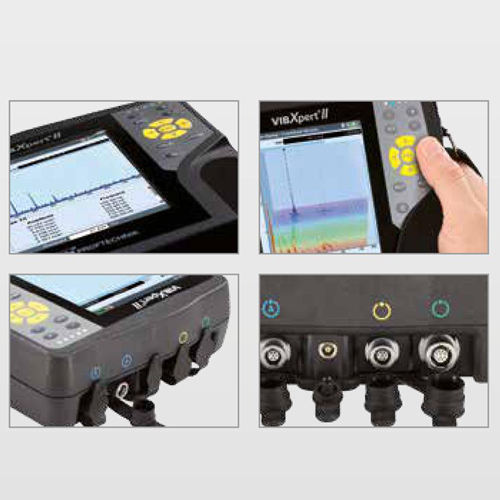

Двухканальная система сбора данных и анализа вибрации     Двухканальная система сбора данных и анализа вибрации


Краткий обзор VIBXPERT® II

Универсальность

  • Сбор данных по маршрутам;
  • Внемаршрутные измерения;
  • Вибродиагностика оборудования;
  • Одно- и двухплоскостная балансировка;
  • Использование шаблонов для проведения измерений;
  • Журнал данных;
  • Визуальный контроль;
  • Запись отчетов на флеш-носитель;
  • Снятие токовых характеристик;
  • Взрывобезопасная версия EX (дополнительно).

Детальный анализ

  • Общие уровни сигналов;
  • Временной сигнал;
  • Спектр амплитуды/ огибающей;
  • Кепстр;
  • Фаза, кросс-фаза;
  • Орбита;
  • Статическое положение вала;
  • Анализ биений (вибрация вала);
  • Ударный тест;
  • Измерение при разгоне/выбеге;
  • Гармонический анализ;
  • Модальный анализ;
  • ODS-анализ;
  • Измерения на переходных режимах работы;
  • Долговременная запись (функция магнитофона);
  • Маркеры характерных частот;
  • ISO стандарты для проведения оценки.



Дополнительно

  • Автоматическое снятие значений с точек (мультиплексор);
  • Печать отчетов измерений;
  • Прочный кейс для хранения прибора;
  • Широкий выбор дополнительных принадлежностей;
  • Дополнительные функции измерений активируются при помощи пароля.

Для получения более подробной информации о системе VIBXPERT® II перейдите по ссылке.
